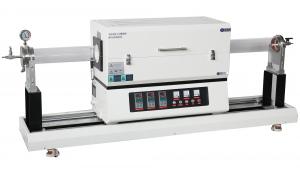

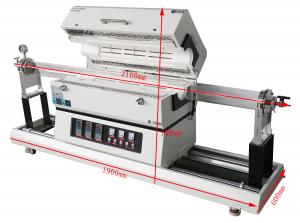

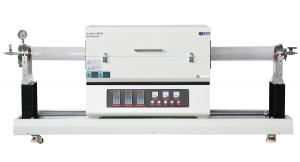

1200度三温区滑动管式炉
这款对开管式炉以电阻丝为加热元件，采用双层壳体结构和30段程序控温系统，移相触发、可控硅控制，炉膛采用氧化铝多晶纤维材料，具有温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、江南(中国)退火用的理想产品。
详细技术参数
|
型号 |
TL1200-1200-1200-I |
TL1200-1200-1200-II |
TL1200-1200-1200-III |
|
功率 |
5.4KW |
5.4KW |
5.4KW |
|
炉管尺寸（OD）(mm) |
Dia 60(OD) X1800mm |
Dia80（OD）X1800mm |
Dia100（OD）X1800mm |
|
外形尺寸 |
2100X600X850（mm） |
2100X600X850（mm） |
2100X600X850（mm） |
|
电源电压 |
220V |
||
|
相数 |
单相 |
||
|
加热元件 |
国产优质电阻丝（可选配瑞典Kanthal A1 进口电阻丝） 点击进入资料下载 |
||
|
控温方式 |
采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
（更换进口仪表，需要另外付费，选购）
|
||
|
炉膛材料 |
1、江南(中国)吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。 2、采用日本技术成型。 3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场 |
||
|
阀门和法兰
|
|
||
|
控制精度 |
+/- 1 ℃ |
||
|
触发器 |
移相触发 |
||
|
电器 |
浙江正泰 |
||
|
可控硅 |
106/16E 德国西门康 |
||
|
各温区最高温度 |
1200 ℃ |
||
|
各温区额定温度 |
1100 ℃ |
||
|
各温区加热段长度 |
205+205+205mm |
||
|
各区恒温段长度 |
410-450mm |
||
|
温度校准（选配） |
定期对管式炉进行温度校准，可保持炉温的准确性和均匀性。您可以在本江南(中国)选购一套简单的校准工具，辅助您完成这项工作，完整的校准套件包括标准热电偶，温度校准仪，补偿导线 |
||
|
升温速率 |
≤100 ℃/ Min （可根据要求修改） |
||
|
热电偶型号 |
K型 |
||
|
四周表面温度 |
≤45℃ |
||
|
开盖保护系统 |
当炉盖打开时继电器会自动切断主电源，有效地保证使用者的安全。 |
||
|
江南(中国)系统 （选购） |
1、单级泵 TW-1.5A 2、 双级泵 2XZ-2 3、 VS-0.1江南(中国)系统
4、 VS高江南(中国)系统 5、 恒压泵 6、英国PCG550（INFICON）电容江南(中国)计 1、一般粗略抽江南(中国)、把炉管里面的气体赶出来用：TW-1.5A单级泵即可。 2、双级泵2XZ-2 江南(中国)泵能够把管式炉炉管的江南(中国)度抽到10Pa左右。 3、VS-0.1江南(中国)系统能够把管式炉炉管内的江南(中国)度抽到0.1Pa（并配带有电阻江南(中国)计显示）。 4、VS高江南(中国)系统（该系统是由分子和机械泵组成）能够把管式炉炉管内的江南(中国)度抽到10-3 Pa。 5、恒压泵（该系统可以把管内压力控制在-100.0KPa~100.0KPa）。 6、英国（INFICON）电容江南(中国)计（测量范围3.8x10-5 -1125 Torr、可检测各种气体，包括混合气体，测量精确、重复性好、可选防腐类型PCG554）
|
||
|
供气系统 （选购） |
|
||
质保期
一年保修，终身技术支持
特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
注意事项
1.炉管内气压不可高于0.02MPa
2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa
3.当炉体温度高于1000℃时，炉管内不可处于江南(中国)状态，炉管内的气压需和大气压相当
4.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉 管破裂，法兰飞出等）
1、瑞典Kanthal A1 电阻丝
Kanthal A1 原丝 进口电阻丝炉膛
(1)、表面温度高可达1420℃
(2)、表面为不锈钢色（非常亮、客户识别时要注意）、不会生锈，使用时间再长都不会掉渣。
(3)、Kanthal电阻丝资料下载
(4)、Kanthal电阻丝网站：www.kanthal.com
(5)、电阻均衡、温场均衡性好
Kanthal A1 电阻丝 电阻均匀 、 发热量均衡
温场效果好
2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开。
、
3、可以与电脑连接
该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出
4、炉膛
1、江南(中国)吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。
2、采用日本技术成型。
3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场
4、采用4周加热，温场更加均衡
5、可选UL认证电气板 （全部通过UL认证的进口电器）
6、认证
.jpg)
7、底脚
8、氧化铝炉塞
|
描述 |
数量
|
图片 |
|
TL1200-1200-1200 三温区管式炉 |
1台 |
|
|
石英管60mm （或80、100mm）OD X1800mm L |
1根 |
|
|
不锈钢法兰 |
1 套 |
|
|
不锈钢炉钩 |
1 根 |
|
|
氧化铝炉塞 |
3个 |
|
|
高温手套 |
1 付 |
|
|
氧化铝坩埚 |
1个 |
|
| Ｋ型热电偶 | 3个 |  |
|
COM转USB接口（选配） |
1套 |
|
|
说明书 |
1 份 |
|
|
软件（选配） |
1 份 |
|
