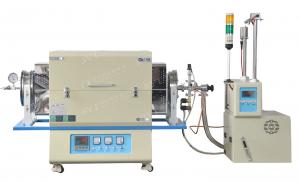

1200度氢气管式炉可浇铸管式炉

型号

TL1200-I

TL1200-II

TL1200-III

TL1200-V

TL1200-VI

TL1200-VII

功率

3.5KW

3.5KW

3.5KW

5KW

6KW

7KW

60*1000

80*1000

100*1000

150*1000

200*1000

250*1000

石英管:60/80/100/150/200/250*1000mm(管径可选）

两边各放置一个炉塞，炉塞可以阻挡炉管中心的热辐射，必须在加热前放置在炉膛的正确位置

外形尺寸

1200X500X700

1200X500X700

1200X500X700

1200X600X800

1200X700X900

1200X700X900

特点

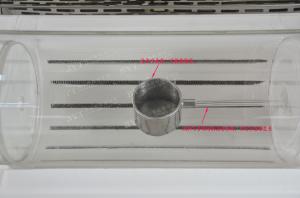

这款管式炉，坩埚可以左右移动，也可以旋转，可浇铸

电源电压

220V

相数

单相

加热元件

 国产优质电阻丝     （可选配瑞典 Kanthal A1进口电阻丝）   点击进入资料下载

控温方式

采用宇电程序控温仪表（标配）

1、30段程序控温智能PID调节。

2、具有过温保护 断偶保护，过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有效的保护电炉）。

3、带有485 通讯接口（选购软件时标配）

4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

（更换进口仪表，需要另外付费，选购）

FP93控温仪表（日本岛电）                             欧陆仪表                                  触摸屏仪表

炉膛材料

1、江南(中国)吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

国产炉膛                                       进口炉膛

炉体

点火器

点火器主要用于尾气的处理，从加热炉中出来的尾气如果直接排放有一定的危险，

点火器可以把排放出来的可燃气体燃烧掉。

技术参数：

1.点火器的结构

DHQ点火器由烧嘴、高压包、智能控制器、指示灯、电磁阀、紫铜管、火焰监测器等组成。

2.点火过程：

打开点火按钮、电磁阀开启、气体流出到点火嘴、点火嘴喷出电火花点火，火焰检测器

检测到火焰、点火成功、绿灯亮，火焰检测没有检测到火焰、点火失败、黄灯亮并伴随

有报警声、进气口电磁阀自动关闭。

3.电磁阀： 220V  常闭               4.电源：220V  50HZ  200W

5.触电容量：最高2A，253V,内部没有熔断丝   6.控制阀门数：1个

防爆系统

防爆系统由压力变送器、防爆电磁阀和宇电控制仪表组成

可在宇电控制表上设置报警压力，当炉管内压力大于等于设定的报警压力时，防爆系统会自动启动，并放出炉管内多余的气体。

防爆电磁阀由两个方向相反的单向阀组成，无论是江南(中国)还是气氛下都可以关的很好，不漏气，不回流。

压力变送器是一种将压力转换成电信号进行控制和远传的设备。

压力变送器将测压元件传感器感受到的气体参数转变成标准的电信号（如4~20mADC等），输出给控制仪表，控制仪表将接收到的电信号进行转换输出给电磁阀，电磁阀根据接收到的信号动作

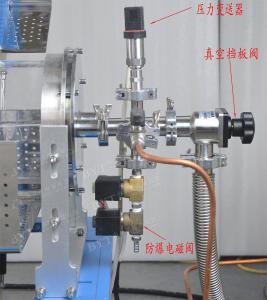

      压力变送器                       防爆电磁阀

氢气探测器

氢气气体探测器是一种通过进口催化燃烧式传感器，可以对氢气的易燃易爆性进行检测的安全仪器。具有防爆、防尘的特点，可广泛适用于石油、化工、冶金、煤矿等存储、使用与贮存氢气的场所。

阀门和法兰

60/80/100炉膛俯视图

控制精度

 +/- 1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

 1200 ℃

额定温度

 1150 ℃

升温速率

 ≤30 ℃/ Min （可根据要求修改）

推荐升温速率

≤15  ℃/ Min

热电偶型号

K型

加热段长度

400-440mm

 恒温段长度

150-200mm

 温场曲线

温度校准（可选）

定期对管式炉进行温度校准，可保持炉温的准确性和均匀性。您可以在本江南(中国)选购一套简单的校准工具，辅助您完成这项工作，完整的校准套件包括标准热电偶S型，温度校准仪，补偿导线

四周表面温度

≤45℃

开盖保护系统

当炉盖打开时继电器会自动切断主电源，有效地保证使用者的安全。

江南(中国)系统

（选购）

    1、单级泵 TW-1.5A                 2、 双级泵 2XZ-2                 3、 VS-0.1江南(中国)系统

   4、 VS高江南(中国)系统                     5、 恒压泵             6、英国PCG550（INFICON）电容江南(中国)计

1、一般粗略抽江南(中国)、把炉管里面的气体赶出来用：TW-1.5A单级泵即可。

2、双级泵2XZ-2 江南(中国)泵能够把管式炉炉管的江南(中国)度抽到10Pa左右。

3、VS-0.1江南(中国)系统能够把管式炉炉管内的江南(中国)度抽到0.1Pa（并配带有电阻江南(中国)计显示）。

4、VS高江南(中国)系统（该系统是由分子和机械泵组成）能够把管式炉炉管内的江南(中国)度抽到10-3 Pa。

5、恒压泵（该系统可以把管内压力控制在-100.0KPa~100.0KPa）。

6、英国（INFICON）电容江南(中国)计（测量范围3.8x10-5 -1125 Torr、可检测各种气体，包括混合气体，测量精确、重复性好、可选防腐类型PCG554）

7、您可在本江南(中国)选购一个冷的江南(中国)阱，以避免对江南(中国)泵造成污染、

    冷阱

供气系统

（选购）

                                                                                                 1、鼓泡器                      2、质量流量计供气系统                       3、液态蒸发器

管式炉安装操作说明（点击进入）

钢瓶减压阀的规格选择注意事项、管式炉安装操作说明（点击进入）

一年保修，终身技术支持

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
