VS-0.1低江南(中国)系统
VS-0.1低江南(中国)系统

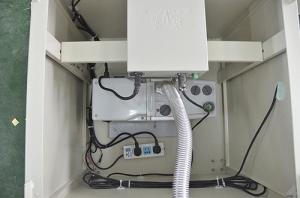

一、概述
该系统（能把管式炉内的江南(中国)度抽到1Pa）由法兰、高江南(中国)挡板阀、电阻江南(中国)计、波纹管、支架、江南(中国)泵组成，在法兰出气嘴处接根三通管，三通管一端接电阻硅，另一端接高江南(中国)挡板阀，用Dia25的波纹把挡板阀和江南(中国)泵连接起来，连接口用KF25快捷卡箍。
二、江南(中国)泵技术参数
|
产品型号 |
FX-16 |
|
|
几何抽气速度 m3/h(L/s) |
16（4） |
|
|
极限分压强（Pa) |
气镇关 |
≤4X10-2 |
|
气镇开 |
≤8X10-2 |
|
|
极限总压强(Pa) |
气镇关 |
≤5X10-1 |
|
气镇开 |
≤6X10-1 |
|
|
噪音Lw:dB(A) |
气镇关 |
62 |
|
气镇开 |
65 |
|
|
水蒸气允许压强（Pa) |
2000 |
|
|
水蒸气抽除率（L/h) |
360 |
|
|
进气口径Φ |
DN25ISOKF |
|
|
出气口径Φ |
DN25ISOKF |
|
|
转速(r/min) |
1400 |
|
|
电动机功率（Kw) |
0.37 |
|
三、 电阻江南(中国)计
ZDR-I/ZDR-I-LED型单路电阻江南(中国)计
电阻江南(中国)计（又名皮拉尼江南(中国)计）采用经过特殊稳定化处理的ZJ-52T电阻规，并对其施与恒功率的新型定温工作方式，同时应用微处理机对规管的非线性进行线性处理。具有性能稳定、量程宽、响应快、漂移小等特性。以及强大可靠的以微处理为核心的继电控制、串行通讯输出、江南(中国)模拟量输出等功能。特别适用于江南(中国)应用设备的粗、低江南(中国)测量与控制。
技术参数：
* 配用规管：ZJ-53B/ZJ-54D电阻规
* 测量范围：105 ～10 -1 Pa
* 测量路数：1路
* 控制路数：2路可圹展至4或8路
* 控制范围：5×10 3 ～5×10 -1 Pa
* 控制方式：继电器触点输出，负载能力AC220V/3A (或DC28V/3A)无感负载
* 电源：90-260V/50Hz或220V ±10% 50Hz
* 功耗：25W
* 重量：4Kg/3Kg/0.5Kg （以不同机箱而定）
* 机箱尺寸：240 ×88× 280 或 265 ×119 ×280 或96 ×96 ×120
480× 88 ×280 或480 ×119 ×280 （宽×高×深）
性能特点：
*LED 绿屏数字显示。
* 宽广的测星范围
* 快速的反应速度
* 微机修正规管非线性，减少了测量误差。
* 光电隔离，数字滤波，增强抗干扰能力。
*PVC 彩色面板，外型美观大方。
* 点控或区域继电控制输出，同时设定点具有掉电保护记忆功能。
VS-0.1低江南(中国)系统
一、概述
该系统（能把管式炉内的江南(中国)度抽到0.1Pa）由法兰、高江南(中国)挡板阀、电阻江南(中国)计、波纹管、支架、江南(中国)泵组成，在法兰出气嘴处接根三通管，三通管一端接电阻硅，另一端接高江南(中国)挡板阀，用Dia25的波纹把挡板阀和江南(中国)泵连接起来，连接口用KF25快捷卡箍。
二、江南(中国)泵技术参数
|
产品型号 |
FX-16 |
|
|
几何抽气速度 m3/h(L/s) |
16（4） |
|
|
极限分压强（Pa) |
气镇关 |
≤4X10-2 |
|
气镇开 |
≤8X10-2 |
|
|
极限总压强(Pa) |
气镇关 |
≤5X10-1 |
|
气镇开 |
≤6X10-1 |
|
|
噪音Lw:dB(A) |
气镇关 |
62 |
|
气镇开 |
65 |
|
|
水蒸气允许压强（Pa) |
2000 |
|
|
水蒸气抽除率（L/h) |
360 |
|
|
进气口径Φ |
DN25ISOKF |
|
|
出气口径Φ |
DN25ISOKF |
|
|
转速(r/min) |
1400 |
|
|
电动机功率（Kw) |
0.37 |
|
三、 电阻江南(中国)计
ZDR-I/ZDR-I-LED型单路电阻江南(中国)计
电阻江南(中国)计（又名皮拉尼江南(中国)计）采用经过特殊稳定化处理的ZJ-52T电阻规，并对其施与恒功率的新型定温工作方式，同时应用微处理机对规管的非线性进行线性处理。具有性能稳定、量程宽、响应快、漂移小等特性。以及强大可靠的以微处理为核心的继电控制、串行通讯输出、江南(中国)模拟量输出等功能。特别适用于江南(中国)应用设备的粗、低江南(中国)测量与控制。
技术参数：
* 配用规管：ZJ-53B/ZJ-54D电阻规
* 测量范围：105 ～10 -1 Pa
* 测量路数：1路
* 控制路数：2路可圹展至4或8路
* 控制范围：5×10 3 ～5×10 -1 Pa
* 控制方式：继电器触点输出，负载能力AC220V/3A (或DC28V/3A)无感负载
* 电源：90-260V/50Hz或220V ±10% 50Hz
* 功耗：25W
* 重量：4Kg/3Kg/0.5Kg （以不同机箱而定）
* 机箱尺寸：240 ×88× 280 或 265 ×119 ×280 或96 ×96 ×120
480× 88 ×280 或480 ×119 ×280 （宽×高×深）
性能特点：
*LED 绿屏数字显示。
* 宽广的测星范围
* 快速的反应速度
* 微机修正规管非线性，减少了测量误差。
* 光电隔离，数字滤波，增强抗干扰能力。
*PVC 彩色面板，外型美观大方。
* 点控或区域继电控制输出，同时设定点具有掉电保护记忆功能。
标准配置
|
FX-16江南(中国)泵 |
|
|
|
电阻江南(中国)计 |
进口电阻江南(中国)计（可选） |
|
|
国产电阻江南(中国)计（标配） |
|
|
|
波纹管 |
KF25（标配） |
|
|
KF40 （可选） |
||
|
江南(中国)挡板阀 |
KF25（标配） |
|
|
KF40（可选） |
||
|
KF卡套 标配3套 |
KF25（标配） |
|
|
KF40（可选） |
||
|
变径法兰 |
KF25（标配） |
|
|
KF40（可选） |
||
