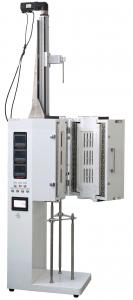

1200度布里奇曼晶体生长炉

型号

VTL1200-Ⅲ-BG

特点

1、该炉具有多种功能，即可做晶体生长炉使用，也可做普通立式管式炉使用

2、采用进口欧陆3504仪表，控温精度高，±0.1度

3、电机驱动悬挂丝顺着滑台升降，并安装限位开关，升降不会过冲

4、炉体升降速度可控，升降行程可按客户要求定制

功率

4.5  KW

升降速度

0.1~2000μm/s（可调）

1、该设备带有一块6寸触摸屏

2、触摸屏中内置本江南(中国)自主研发的PLC程序，画面友好，操作简单

3、软件做了安全保护按钮，防止误操作损坏设备

炉膛尺寸

Φ60mm

电源电压

220V 单相

案例

南京大学用该设备生长的钙钛矿晶

加热元件

  国产优质电阻丝（可选配Kanthal  A1进口 电阻丝）      点击进入资料下载

控制方式

欧陆仪表

3504温度仪表

1：高精度的温度仪表，LCD液晶显示屏，5位数值显示，通过快速设置配置简单，C/F单位切换。

2：50组程序500步，断电或停机，再次启动程序可以设置从断电处或起始点启动程序，也具有运行，暂停，跳步，停止，复位等功能。

3：标准的3组PID参数（可选8组PID参数），自带PID自整定功能。

4：数学/逻辑运算，计时器功能，报警功能，做数学及逻辑运算功能，比如传感器与红外传感器的自动/手动切换，高温炉逻辑控制功能，及相关报警策略与功能。

5：配方功能，不同产品可以调用不同的参数

6：客户自定义画面功能，显示当前值，设定值，输出%，程序运行状态及时间等，

7：支持各种通讯接口 Modbus, Ethernet, Profibus，Devicenet，可以与任意PLC或上位系统集成

8：OEM密码功能

9：多语言支持（英语，法语，德语，西班牙，意大利）

10：PC版的iTools图形组态软件，方便组态，监控，调试

11：UL/CE认证

炉膛材料

1、江南(中国)吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型，不掉渣，保温好。

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

仪表控制精度

 +/- 0.1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

 1200 ℃（石英管）

额定温度

 1150 ℃（石英管）

升温速率

 ≤30 ℃/ Min （可根据要求修改）

推荐升温速率

≤15  ℃/ Min

热电偶型号

K型

加热段长度

100+100+100mm

四周表面温度

   ≤45℃

炉体上带有空气开关和保险丝 ，当电流超过空开的额定电流时，空开会自动跳开，有效的保护电炉。

一年保修，终身技术支持

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

1.炉管内气压不可高于0.02MPa

2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa

3.当使用的炉管为石英管时，炉体温度高于1000℃时，炉管内不可处于江南(中国)状态，炉管内的气压需和大气压相当

4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击

5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉 管破裂，法兰飞出等）
